无线按钮拉绳盒

| 无线按钮拉绳盒的结构设计

无线按钮拉绳盒是安灯系统的"手"，装在工位上由人操作。它的外壳用工程塑料注塑，常态尺寸大概85×85×30毫米，拿在手里不大，装在设备旁边也不显眼。外壳做了IP65的密封设计，上下壳体之间用密封圈压合，按键和拉绳出口的位置都做了防水檐。这种结构不是图好看，是因为它要常年在车间里待着——注塑车间的油雾、机加工的切削液飞溅、五金厂的粉尘，这些环境对电子设备都不友好，密封做不好，用不了多久就会进灰进水出故障。

按键的手感是结构设计里比较讲究的一环。按键要给操作工明确的"咔嗒"反馈，按下去有段落感，松手回弹干脆，这样在嘈杂车间里凭手感就能确认触发成功，不用再去看灯。按键的颜色和标识按异常类型区分，常见的有红、黄、蓝、绿几种，分别对应品质异常、物料呼叫、设备故障、正常复位之类的含义。键面用激光刻字，耐磨不掉色，比贴标签耐用得多。

拉绳组件是这种盒子和普通按钮盒的区别所在。拉绳通过盒子侧面的出口引出，末端挂一个小拉环，操作工顺手一拉就能触发。拉绳机构内部是一个机械行程开关加上回弹结构，拉动到位触发，松手自动复位。拉绳的好处是触发范围大，人不用专门走到按钮旁，流水线上沿线任何位置都能拉绳呼叫，这在较长的装配线上比按按钮方便。安装方式上，盒子支持魔术贴粘贴和螺丝固定两种，临时产线用魔术贴，固定工位用螺丝，看现场需要。

| 通信协议与组网方式

这款盒子用433MHz GFSK或者LoRa扩频通信，两者都属于免授权频段，不用申请无线电台执照，部署门槛低。433MHz在车间内的覆盖半径大概80到100米，一个标准厂房基本一个网关就能覆盖；LoRa的覆盖更远，能到几百米，适合跨厂房或者大仓库的场景。通信是双向的，盒子不只是"发出去就完事"，它要收到网关的确认回执才算这次触发成功，收不到就重发，这样避免了无线信号偶尔被遮挡导致的漏报。

组网上，多个按钮盒通过一个无线网关汇聚再接入系统。网关负责轮询和接收盒子的触发信号，把信号整理成结构化数据上传给服务器。一个网关能带多少个盒子，要看触发频次和并发量，一般几十到上百个没有压力。如果车间面积大，可以用多个网关分区域覆盖，盒子会自动关联信号更稳定的网关，不需要人工指定。网关之间通过以太网或WiFi连到服务器，服务器再做后续的分发和记录。

协议层面，盒子和网关之间走的是简化的MODBUS over无线的方式，触发事件带上盒子ID、按键编号、时间戳和电池电量。这种结构化的报文方便服务器解析和归档。网关到服务器之间则用标准的TCP/IP，可以是Modbus TCP，也可以是自定义的JSON报文，看和上层MES或安灯软件的对接约定。对于要做深度数据分析的工厂，触发记录都会落到数据库里，按工位、按异常类型、按时段做统计。

抗干扰是无线方案在车间里要面对的实际问题。433MHz和LoRa本身抗干扰能力不错，加上GFSK调制和扩频技术，对电机启停、变频器这类常见的电磁干扰有一定免疫力。在部署时，网关位置尽量避开大功率设备和金属屏蔽区，盒子到网关之间别隔太多金属障碍，一般就能稳定通信。实在信号弱的角落，加一个中继器就能解决。

| 防护等级与环境适应性

IP65这个等级拆开看，首位"6"是防尘，表示防止粉尘进入；次位"5"是防水，表示任意方向的低压喷水对设备无影响。在车间里这翻译成什么画面？注塑机台旁边的油雾、机加工工位的切削液飞溅、五金冲压的金属粉尘、食品包装车间的潮湿环境，盒子在这种地方长期挂着，内部不会因为积灰或溅水而短路。我们做过现场跟踪，注塑车间连续用两三年的盒子拆开看，内部电路板是干净的，密封圈依然有效。

温度适应性也是要考虑的。车间冬天可能到零下，夏天设备散热差的地方可能四十多度，盒子标称的工作温度范围是-20到70摄氏度，覆盖了绝大多数工业车间的极端情况。电池在低温下容量会缩水，这是物理特性，但2节AA电池的冗余够大，加上低功耗策略，冬天续航会有所下降但不会失效。高温下塑料外壳的耐热性也做过测试，不会软化变形。

需要提醒的是，IP65不等于可以泡水。它是防喷水不是防浸水，不能装在会被水直接冲洗或者积水淹没的位置。食品厂那种每天用水枪冲地面的场景，盒子要装在墙面高位，避开直接冲刷。另外密封圈会老化，建议几年做一次例行检查，发现密封圈硬化或破损就换盒子，别等进水了再处理。这些细节在验收和使用规范里都会交代清楚。

| 电池续航与低功耗策略

2节AA电池能撑2到5年，听起来有点反直觉，关键在于低功耗策略。盒子99%以上的时间是"睡"着的，主芯片和射频模块都进休眠，只留一个极小电流的唤醒电路盯着按键和拉绳。一旦触发，唤醒电路把主芯片拉起来，主芯片再打开射频模块发射信号，发完拿到网关确认回执，立刻又回休眠。整个唤醒到发完再睡回去的过程只有几十毫秒，耗电的是这一瞬间，平时几乎不耗电。

续航长短主要看触发频次。一个工位一天触发几次的，2节AA电池用满5年甚至更久没问题；一天触发几十次的频繁工位，续航会往2年这端靠。电池电量是可监测的，盒子每次触发都把电压值带上报文，服务器收到后判断电量低于阈值就推送预警，提醒运维去换电池。这种"提前预警"避免了电池突然没电导致呼叫失灵的情况，比定期全员巡检高效。

信号重发机制也会影响耗电。正常一次触发一次回执就结束，但如果当时无线环境不好、网关没收到，盒子会自动重试几次。重试多了自然多耗电，好在车间里这种情况不多见，多数重试在一两次内就成功了。为了进一步省电，盒子还做了"按键去抖"，机械按键按下时会有几毫秒的抖动，电路和软件层面把这个抖动滤掉，避免一次按压被识别成多次触发，既防误报也省电。

选电池也有讲究。工业现场推荐用锂铁电池而不是普通碳性电池，锂铁电池低温性能好、自放电率低，在车间温度波动大的环境下表现稳定。虽然单节成本比碳性高一点，但算上2到5年的更换周期和省下的维护人工，总成本反而是划算的。这一点在方案交付时会跟客户讲清楚。

| 外接设备扩展能力

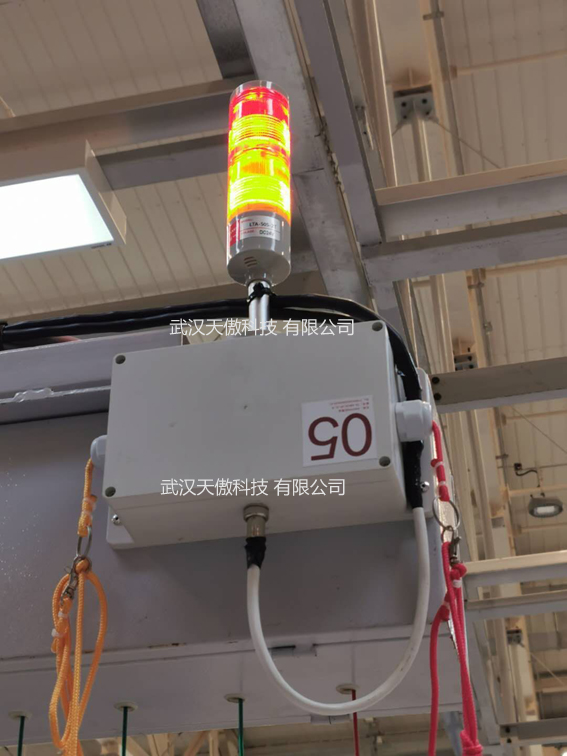

按钮盒不只是一个孤立的触发器，它还预留了外接设备的接口。常见的外接对象有三色塔灯、蜂鸣器和语音模块。有些工位因为布局原因，操作工触发呼叫后，需要在工位本地也有一声光提示，确认呼叫已经发出去了，这时候外接一个小塔灯或蜂鸣器就很有用。塔灯的颜色和盒子的按键颜色对应，按下红键塔灯亮红，按下黄键亮黄，现场一目了然。

语音模块是另一种常见的扩展。工业音箱播报真人语音，比如"3号机品质异常，请质检员前往"，比单纯亮灯和响蜂鸣器更明确，操作工不用抬头看板就知道出了什么事。语音模块可以预录多段语音，按不同的异常类型触发不同的话术。这种声光加语音的多通道提示，在噪音大的车间里能保证信息传达到位。

外接的方式上，盒子侧面有标准的接线端子，塔灯、蜂鸣器、语音模块通过线缆接到端子上，盒子内部继电器输出驱动。接线不用复杂的配置，按图接好就行。需要注意的是外接设备如果是大功率的，要单独供电，别全靠盒子的电池，否则电池很快就耗光了。一般小功率的LED塔灯和小蜂鸣器可以直接由盒子驱动，大音箱和大型塔灯独立供电。

这些扩展能力让按钮盒能灵活适配不同工位的提示需求，而不是一刀切。有的工位安安静静亮个灯就行，有的工位非得喊出来人才听得见，配置上按需选用即可。武汉天傲科技的无线按钮拉绳盒已经在汽车、注塑、机加工等多个行业的车间里跑了多年，可靠性经过现场验证。如需进一步沟通，欢迎致电13007194504。
